Instalación CORA / IAAC

Arquitectos: IAAC
Año: 2025
Fotografías: IAAC, Adrià Goula
Categoría: Instalaciones y Estructuras
Directores: Vicente Guallart, Daniel Ibáñez, Michael Salka
Directora Ejecutiva de Valldaura: Laia Pifarré
Equipo: Estudiantes del programa Masters in Advanced Ecological Buildings and Biocities (MAEBB), clase del 2023/24: Alexander Tamazov, Toni Javor, Emma Rodriguez Berghmans, Neeshi Doshi, Lamprini Makarona, Diana Ruzanska, Alfred Ziad Aramouni, Anushreya Kondapi, Juan Sebastián Batallas Cueva, Marianna Santos Fujii, Varun Sreenath, André Arruda Navarro, Mustafa Teksoy, Oliver Needham, Alireza Shayan, Alkiviaids Avarkiotis, Maya Shoavi, Sharvari Sharath, Sveta Sathyanadhan, Vanessa Marie Alvarado Barrios, Helen Girma, Karla Velarde Sandoval, Kristina Schüssler
Gerente del Proyecto: Esin Aydemir
Personal Experto: Bruno Ganem, Marielena Papandreou, Lorenzo Salinas, Viorel Cazacu
Personal: Pilar Fontanals, Laura Sanchez
Consultores: Miquel Rodriguez, Elena Orte, Guillermo Sevillano, Ignasi Caus, David Valldeoriola, Silvia Burés, Toni Arola, Ionut Cosenco, Carles Enrich, Firas Safieddine, Arturo de la Maza
Socios: Tallfusta, Alberch; Montpart
Apoyado por: Parc de Collserola, Ajuntament de Cerdanyola del Vallès
Ciudad: Cerdanyola del Vallès
País: España

Instalación CORA, un proyecto de laboratorio diseñado por IAAC en el Valldaura Labs Campus en Barcelona, ha creado un espacio para un robot industrial de fresado KUKA de 6 ejes a través del programa Master in Advanced Architecture and Bioscities. El proyecto consistió en transformar un establo de caballos del siglo XIX en el Parque Natural de Collserola durante cuatro meses, llevado a cabo por un equipo internacional de estudiantes. El diseño de CORA presenta una nueva estructura de madera con tragaluces, haciendo referencia a la arquitectura de catedrales, integrada dentro de muros de ladrillo preservados y restaurados. Siete columnas de madera ramificadas soportan un techo compuesto de madera maciza y CLT con geometría Voronoi, mientras que las juntas de CLT mecanizadas por CNC y en capas permiten que la estructura abarque 8.8 por 4.6 metros. El laboratorio incluye un pedestal de concreto para el robot y una fachada de paneles CLT fresados paramétricamente, con la cara interior preservando la textura natural de la madera. La luz natural se maximiza con un tragaluz sobre el robot. El techo verde mediterráneo incluye una membrana resistente a las raíces, geotextil, drenaje, humus y especies de plantas nativas para promover la sostenibilidad. CORA ahora funciona como un centro de prototipado de diseño sostenible y fabricación digital en Valldaura Labs.

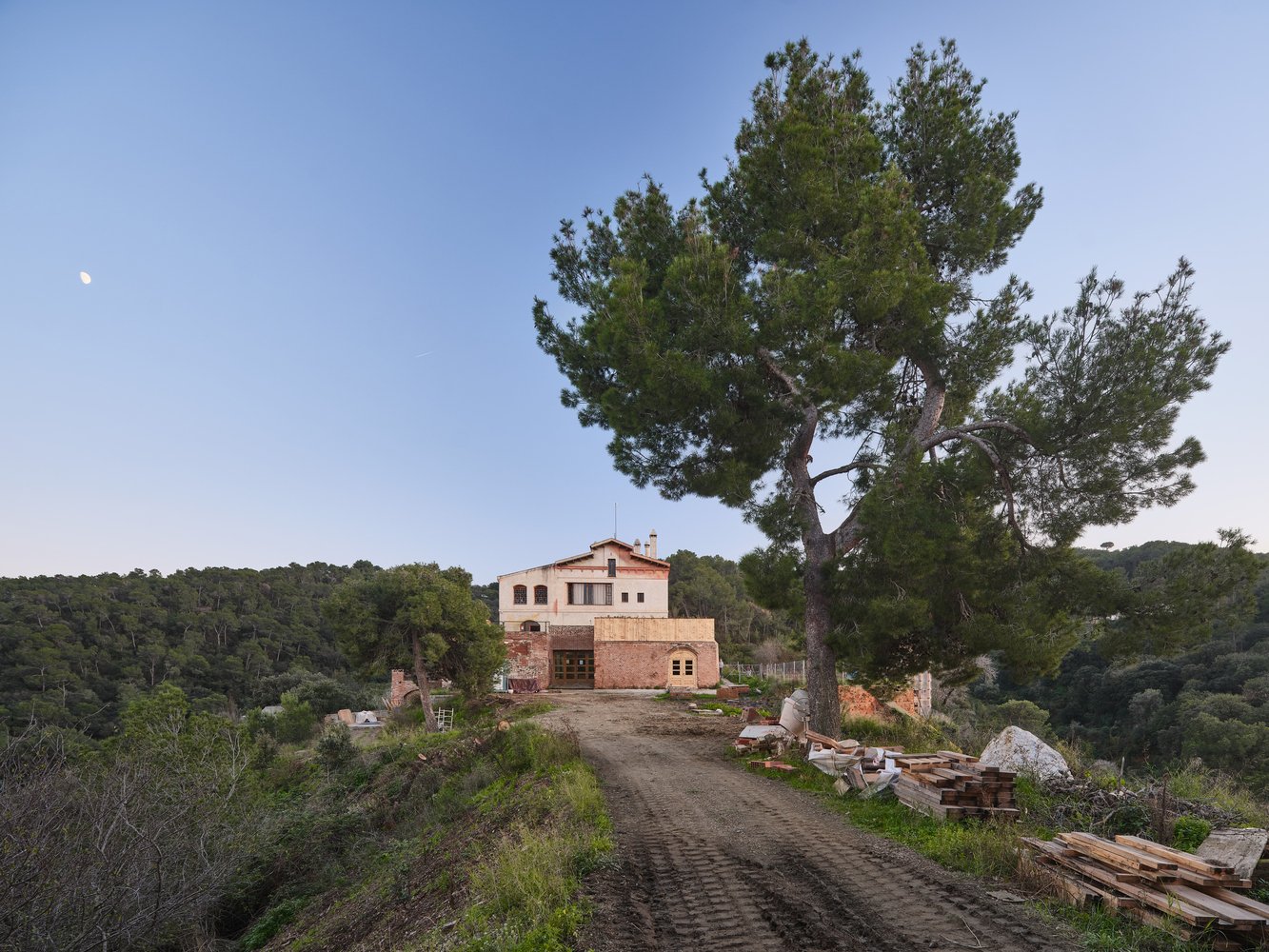

El Valldaura Labs Campus del Instituto de Arquitectura Avanzada de Cataluña (IAAC) está situado en el Parque Natural de Collserola en Barcelona y abarca 135 hectáreas. El campus es reconocido por su uso innovador de tecnologías avanzadas en sus diversos proyectos. Siguiendo este enfoque, el campus introdujo un robot industrial KUKA, que sirve como una herramienta versátil para fresado, corte de madera y otras tareas de precisión. Como parte del programa Master in Advanced Architecture and Bioscities (MAEBB), un equipo internacional de estudiantes tuvo la tarea de diseñar y construir un laboratorio completamente funcional para este robot en un plazo de cuatro meses.

El proyecto tenía como objetivo establecer un espacio específicamente destinado para albergar y operar el robot industrial de fresado de 6 ejes. Con una estructura de madera, tragaluces y una atmósfera cuidadosamente diseñada, el espacio recuerda sutilmente la arquitectura de catedrales. En homenaje tanto a la artesanía como a la tecnología, el nuevo edificio recibió el nombre de CORA, que significa Catedral de los Artesanos Robóticos.

El desafío del proyecto consistió en crear un diálogo entre la estructura de ladrillo del siglo XIX, originalmente construida como un establo de caballos, y una nueva estructura de madera que refleja el diseño del siglo XXI. La nueva adición fue planificada para proporcionar espacios adecuados, servicios e infraestructura que soportaran tanto las operaciones del robot como las actividades humanas.

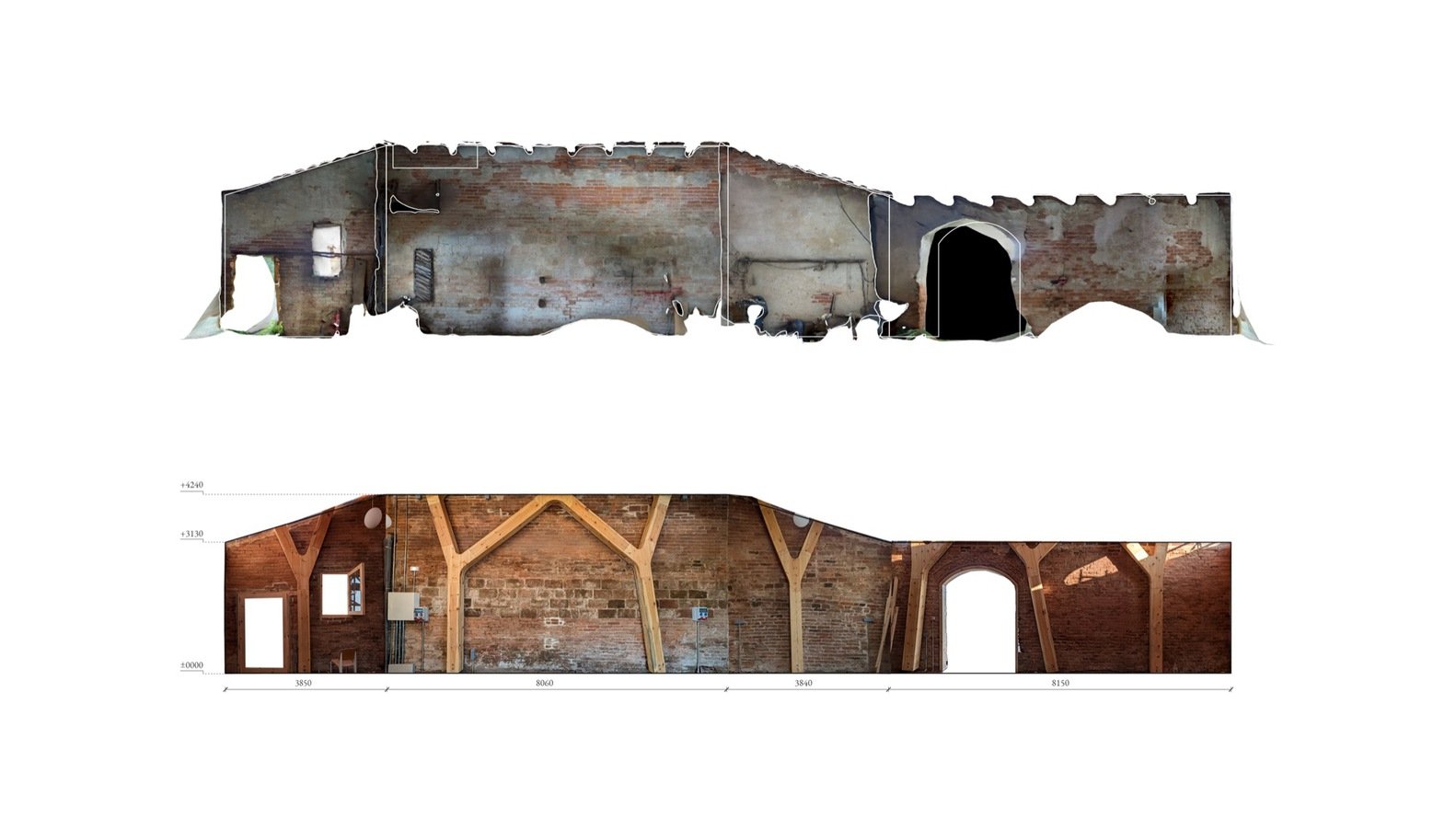

El diseño del edificio incluyó la rehabilitación de una estructura existente junto al Green Fab Lab, el centro de investigación y fabricación digital del campus. El techo original fue removido, mientras que las paredes de ladrillo fueron preservadas, restauradas y reforzadas para mantener la integridad estructural del edificio. La madera fue seleccionada como el material de construcción principal para integrarse con el paisaje y la arquitectura circundantes. El proyecto ofrece tanto un rendimiento funcional como una armonía visual, proporcionando una alternativa sostenible a los materiales de construcción convencionales.

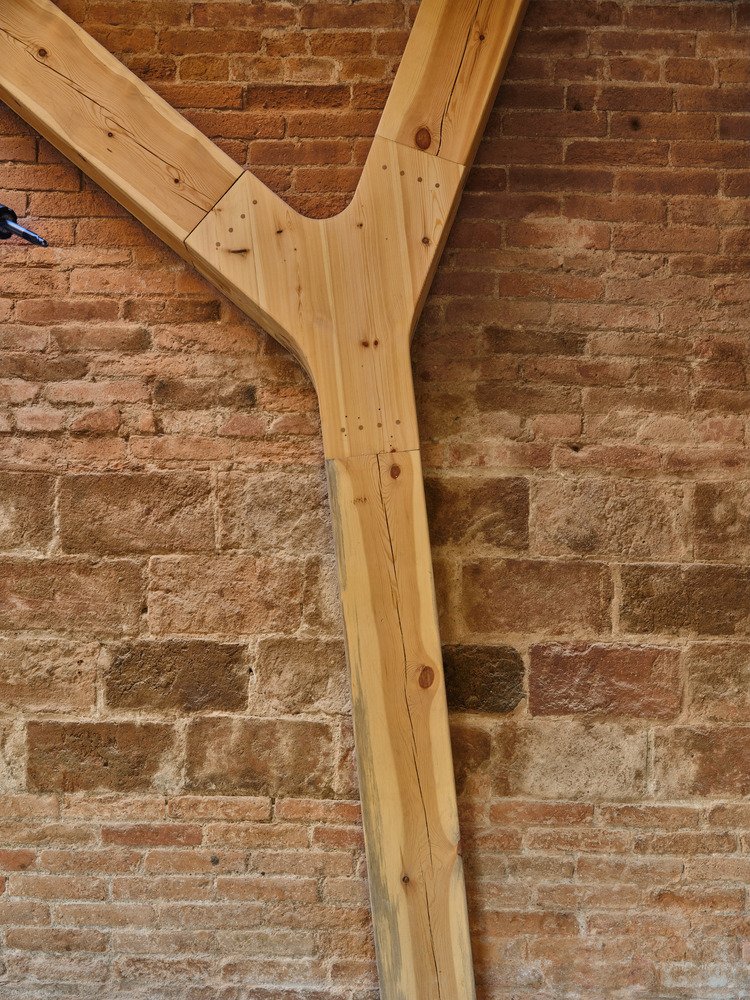

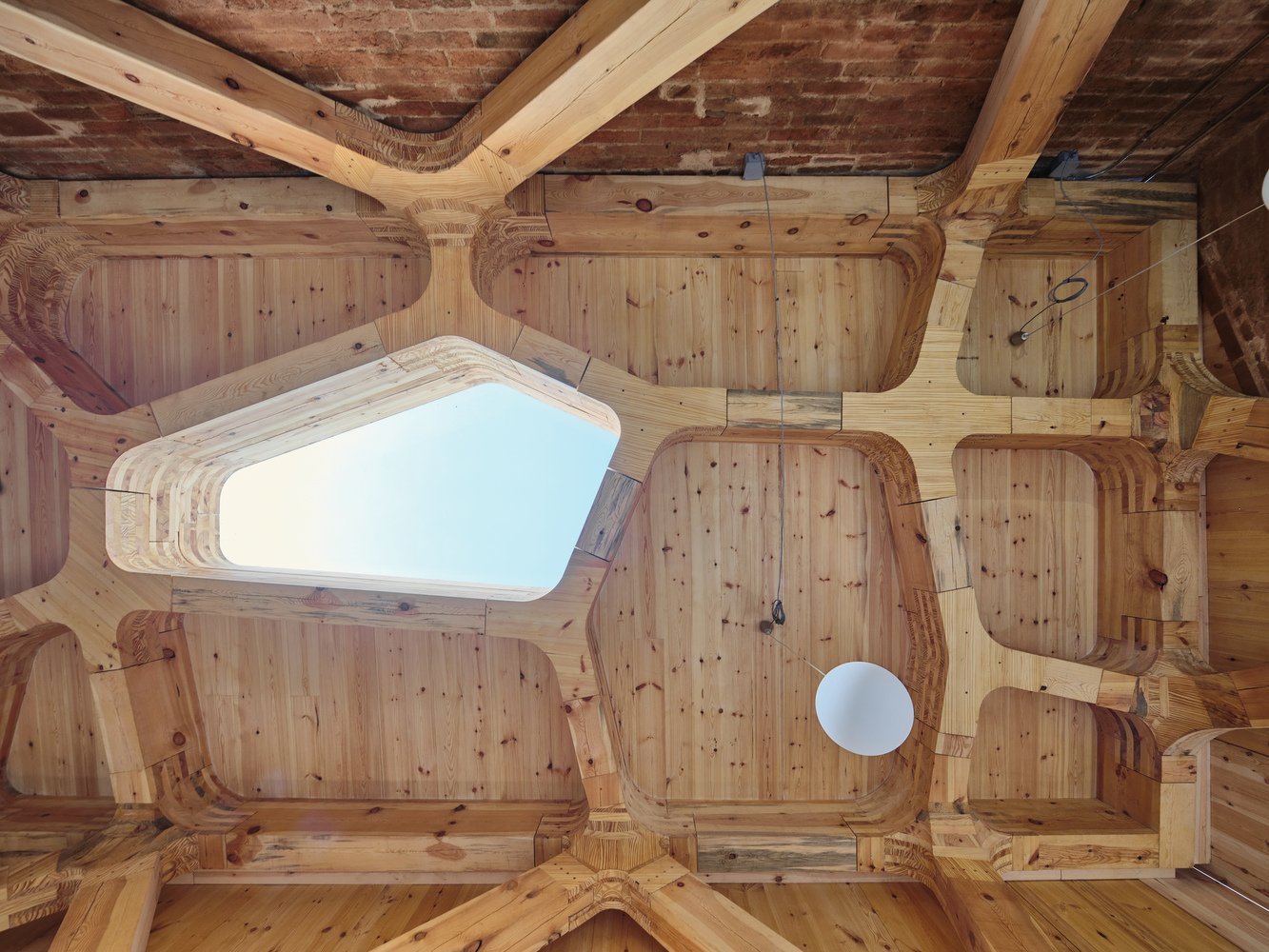

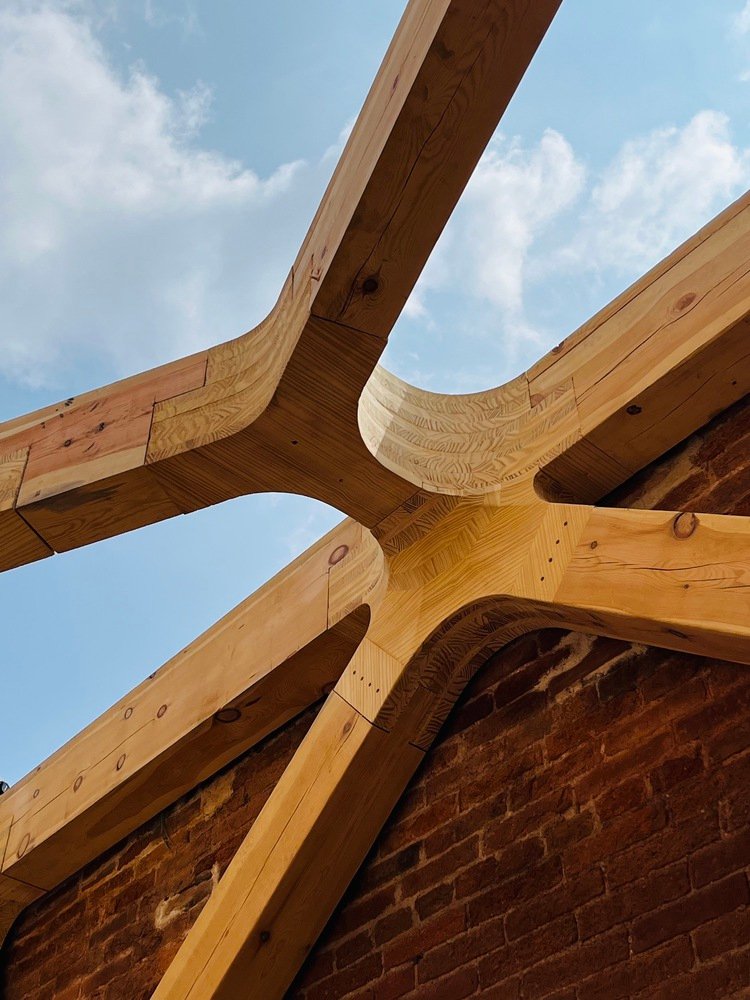

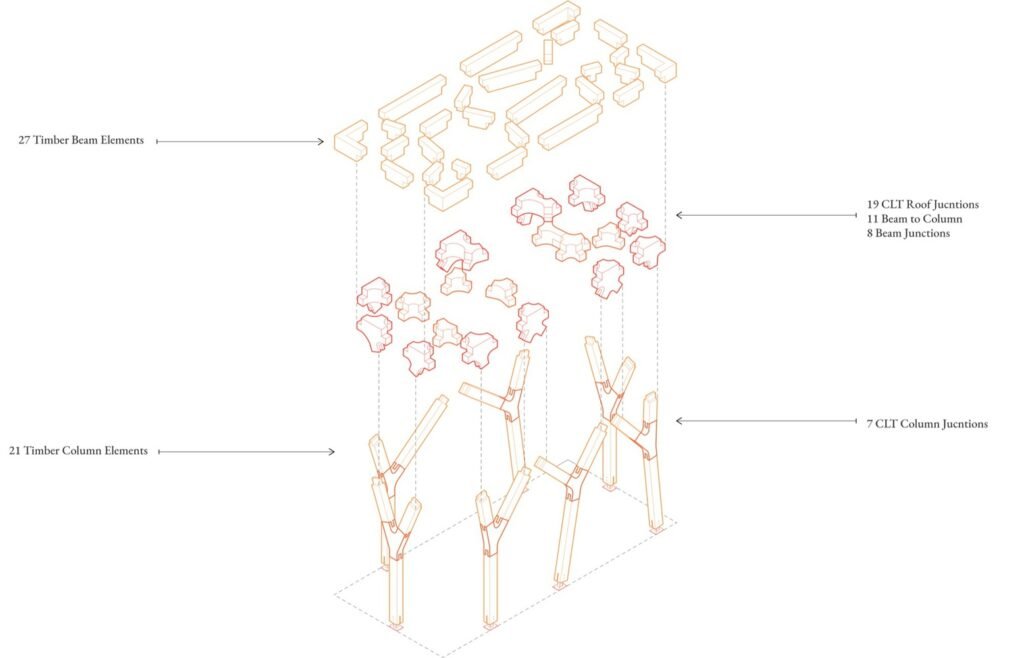

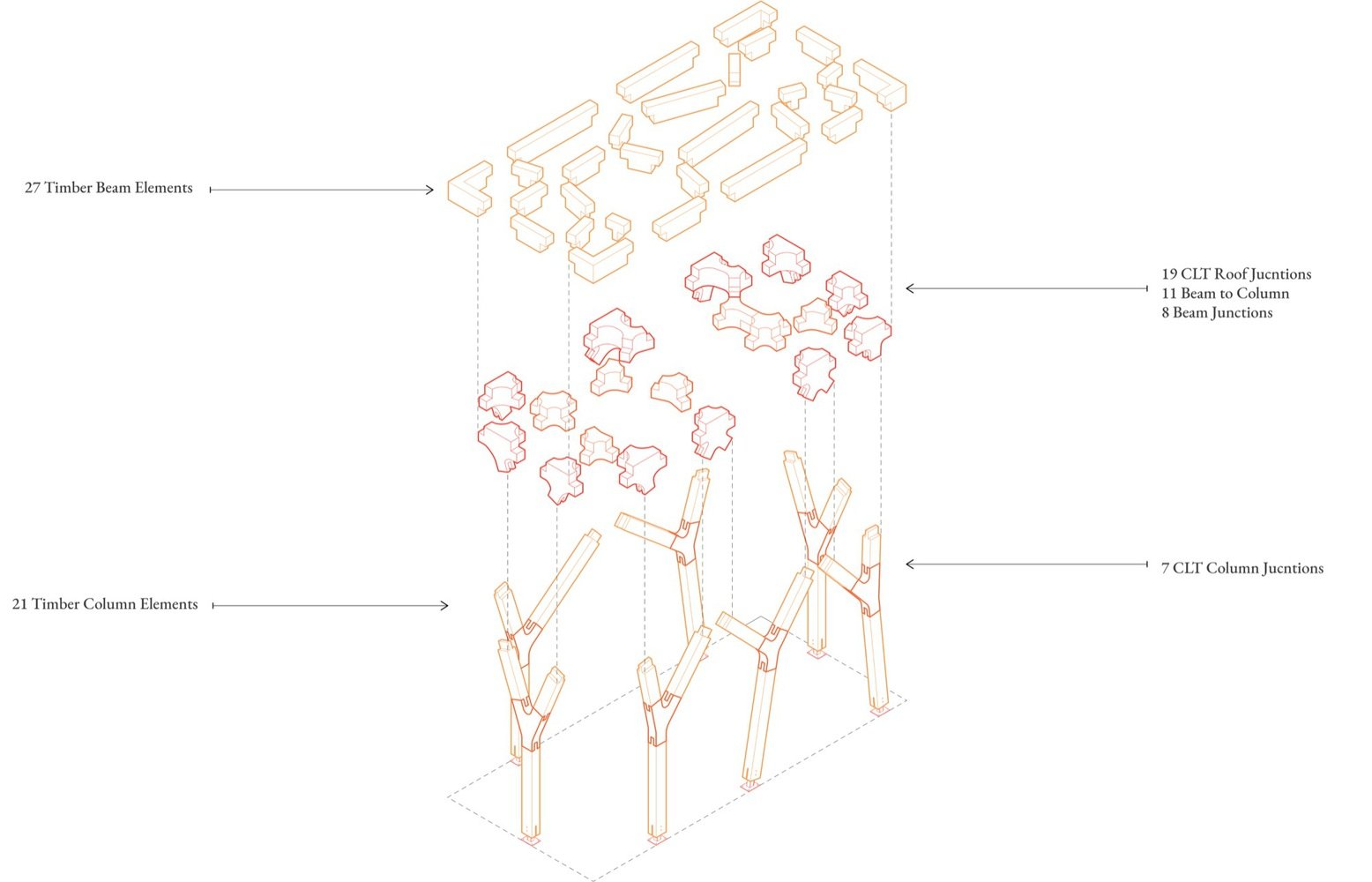

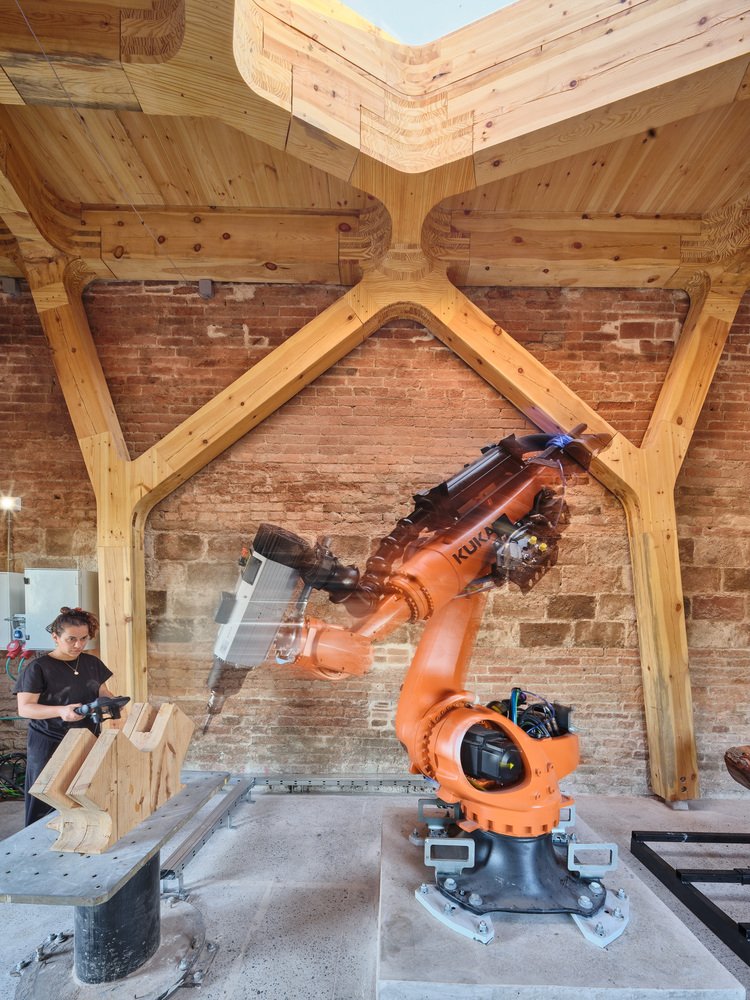

El proyecto incorpora una estructura similar a un árbol con un marco de madera formado por siete columnas ramificadas que evocan troncos de árbol. Estas columnas soportan un techo construido con geometría Voronoi, utilizando madera maciza y uniones de madera contralaminada (CLT). La carpintería de la estructura fue fabricada con precisión mediante el mecanizado por control numérico computarizado (CNC), lo que permitió que el marco abarcara 8.8 por 4.6 metros. Las uniones fueron producidas a partir de paneles CLT fabricados en los Valldaura Campus Labs.

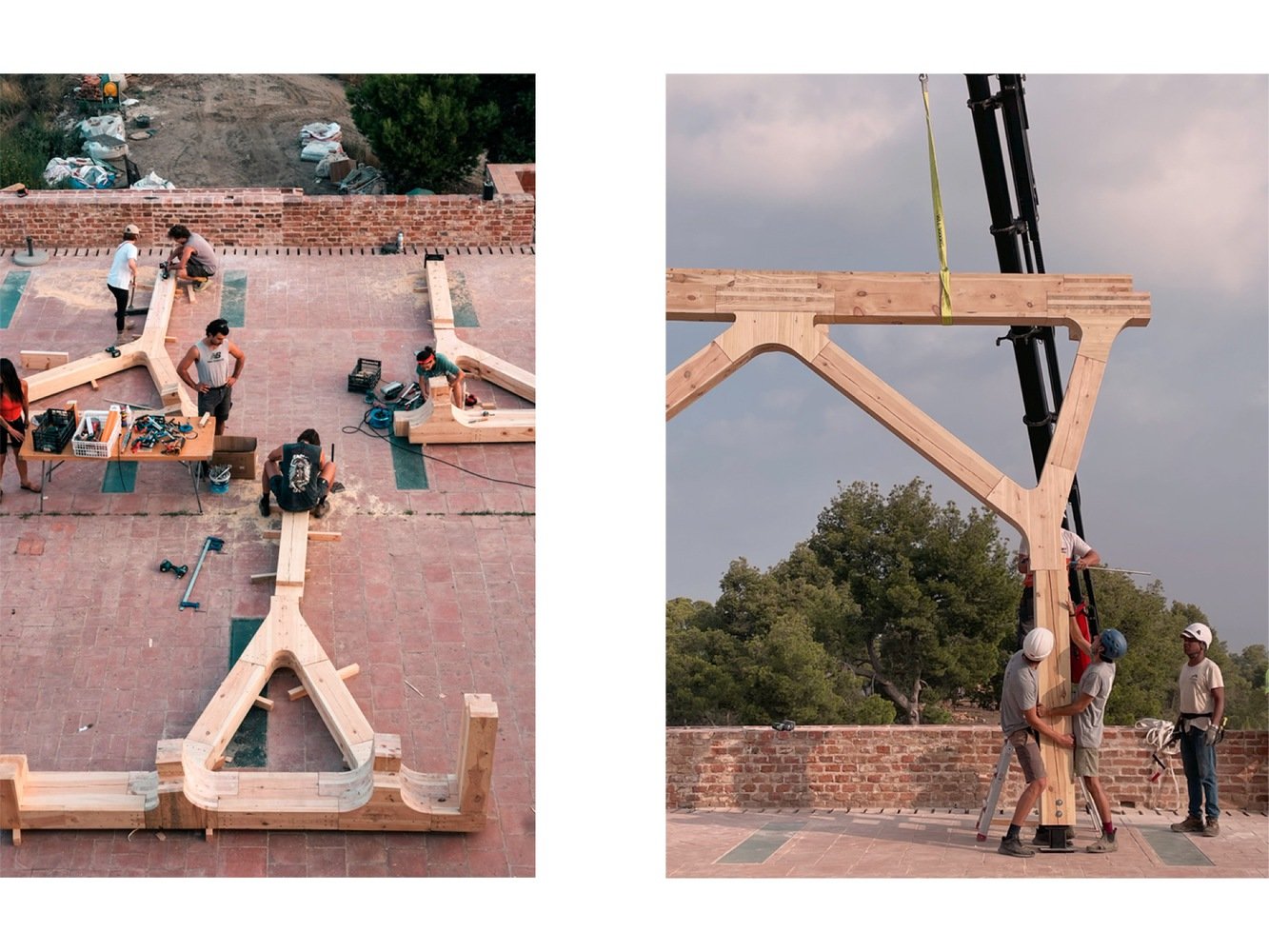

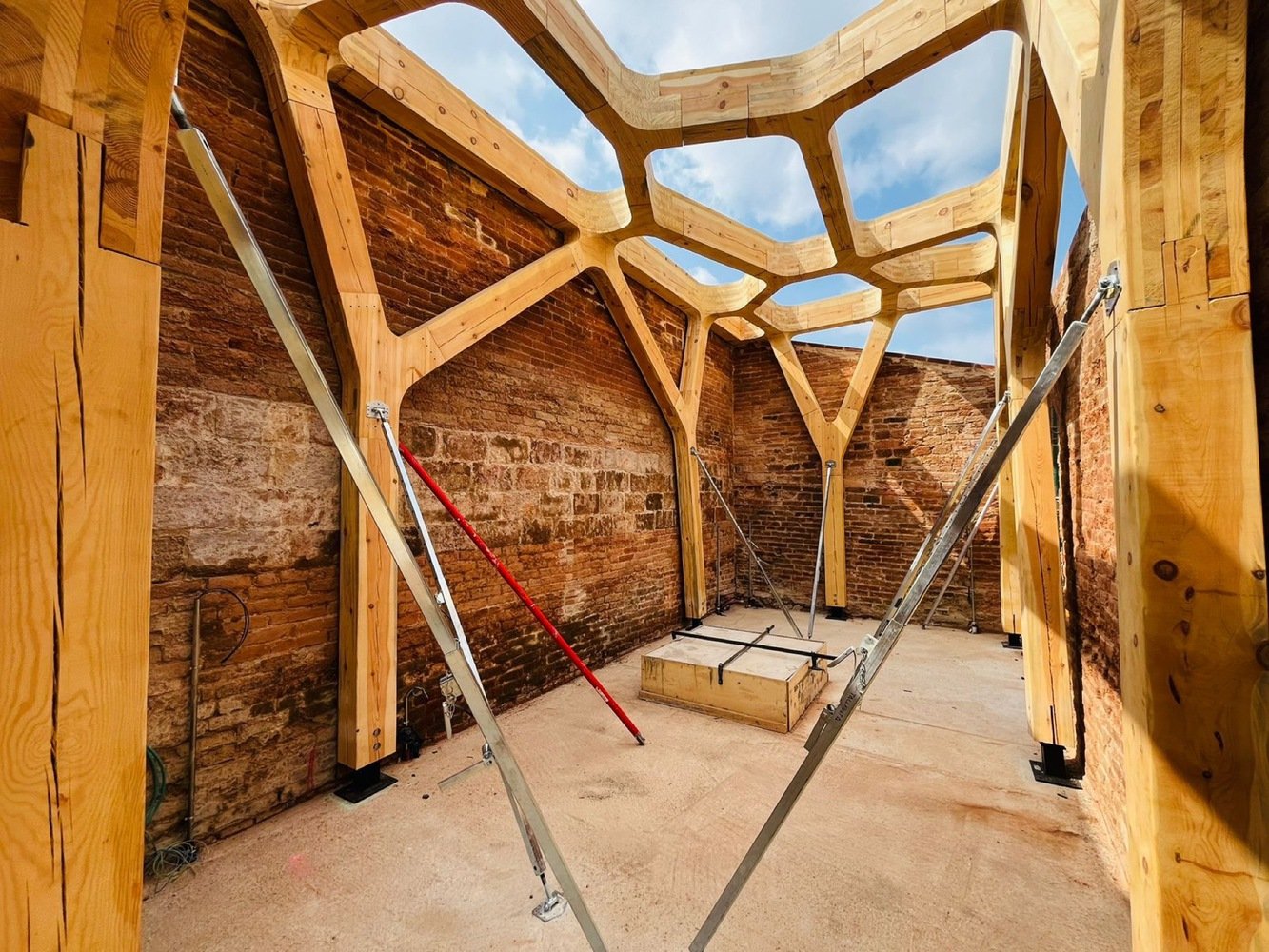

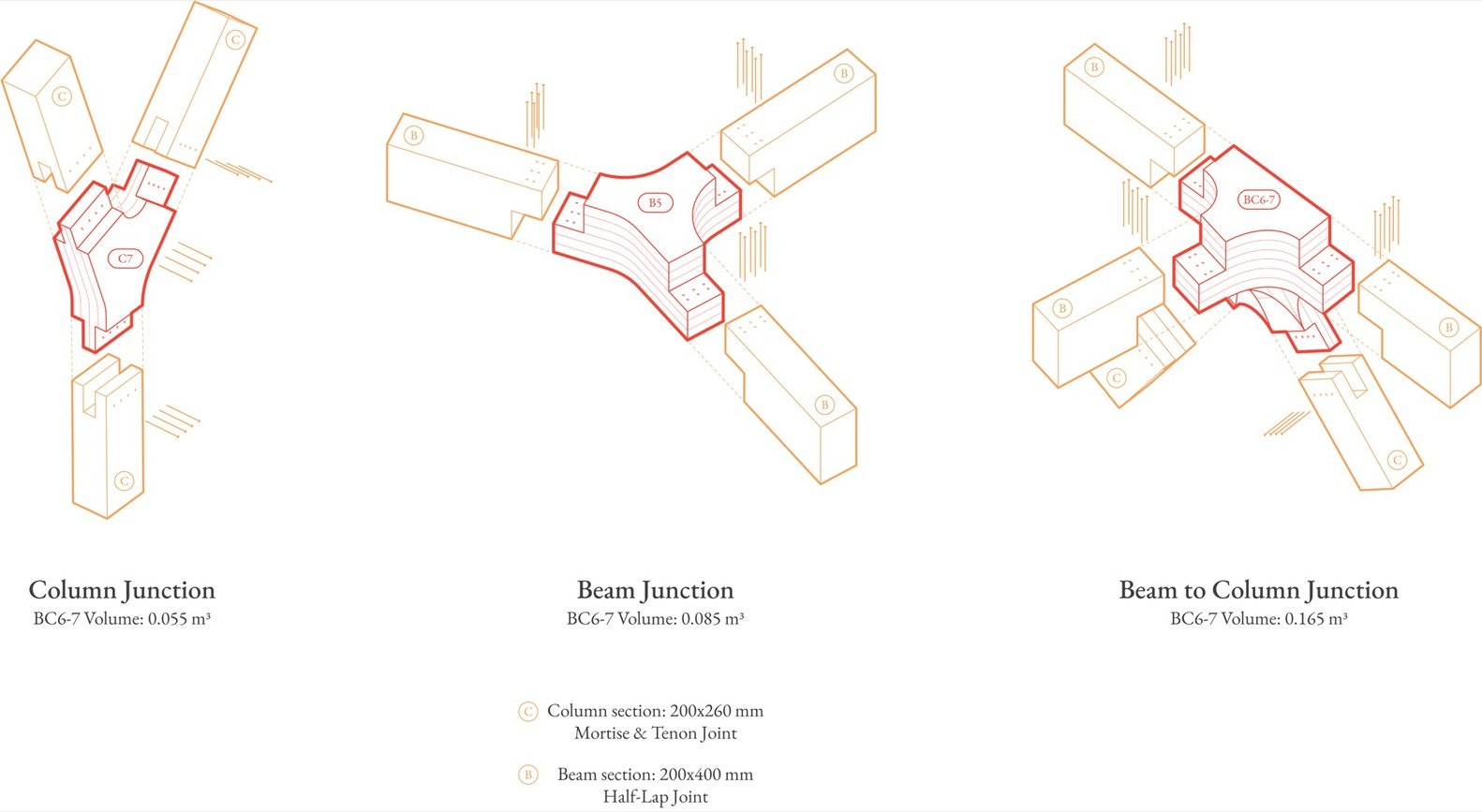

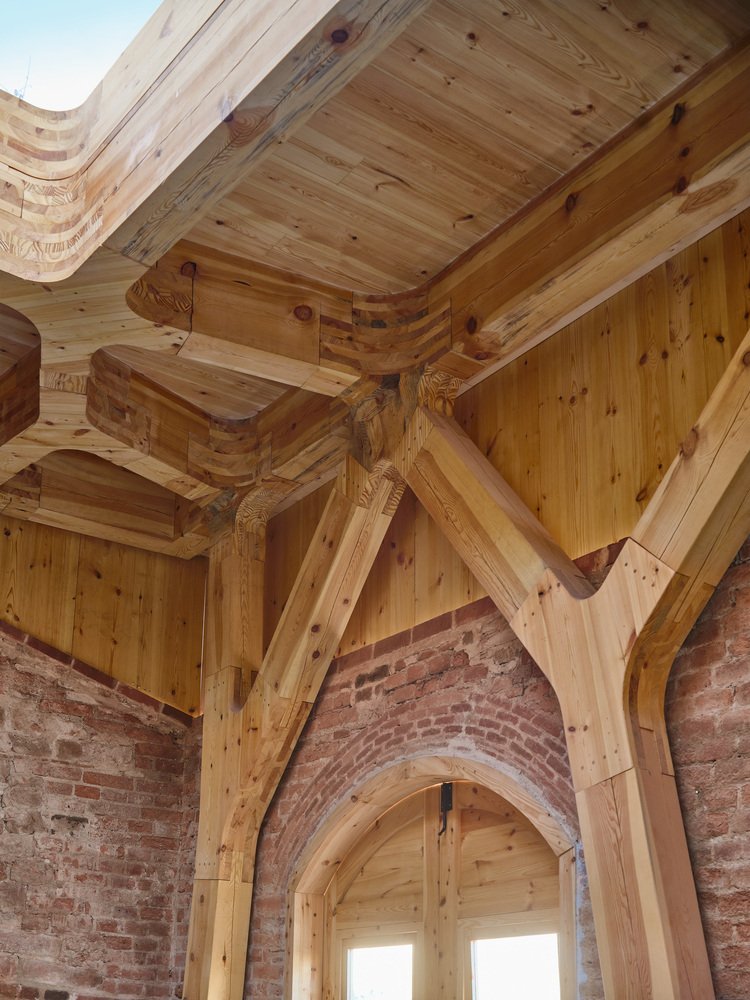

Debido a las limitaciones de profundidad del fresado CNC, algunas uniones fueron fabricadas a partir de cuatro capas fresadas individualmente, que luego fueron pegadas para crear elementos cohesionados. Este proceso resultó en una masa estructural unificada sin juntas visibles, albergando las instalaciones del taller y soportando un techo verde vivo. La construcción de las uniones para las columnas estructurales (200 x 260 mm) y las vigas (200 x 400 mm), ambas de madera maciza, combinó técnicas tradicionales de carpintería con métodos de fabricación digital. Los cuatro lados de la estructura fueron preensamblados fuera del sitio, elevados con grúa en su lugar dentro de los muros de ladrillo originales, y luego asegurados con pernos al suelo.

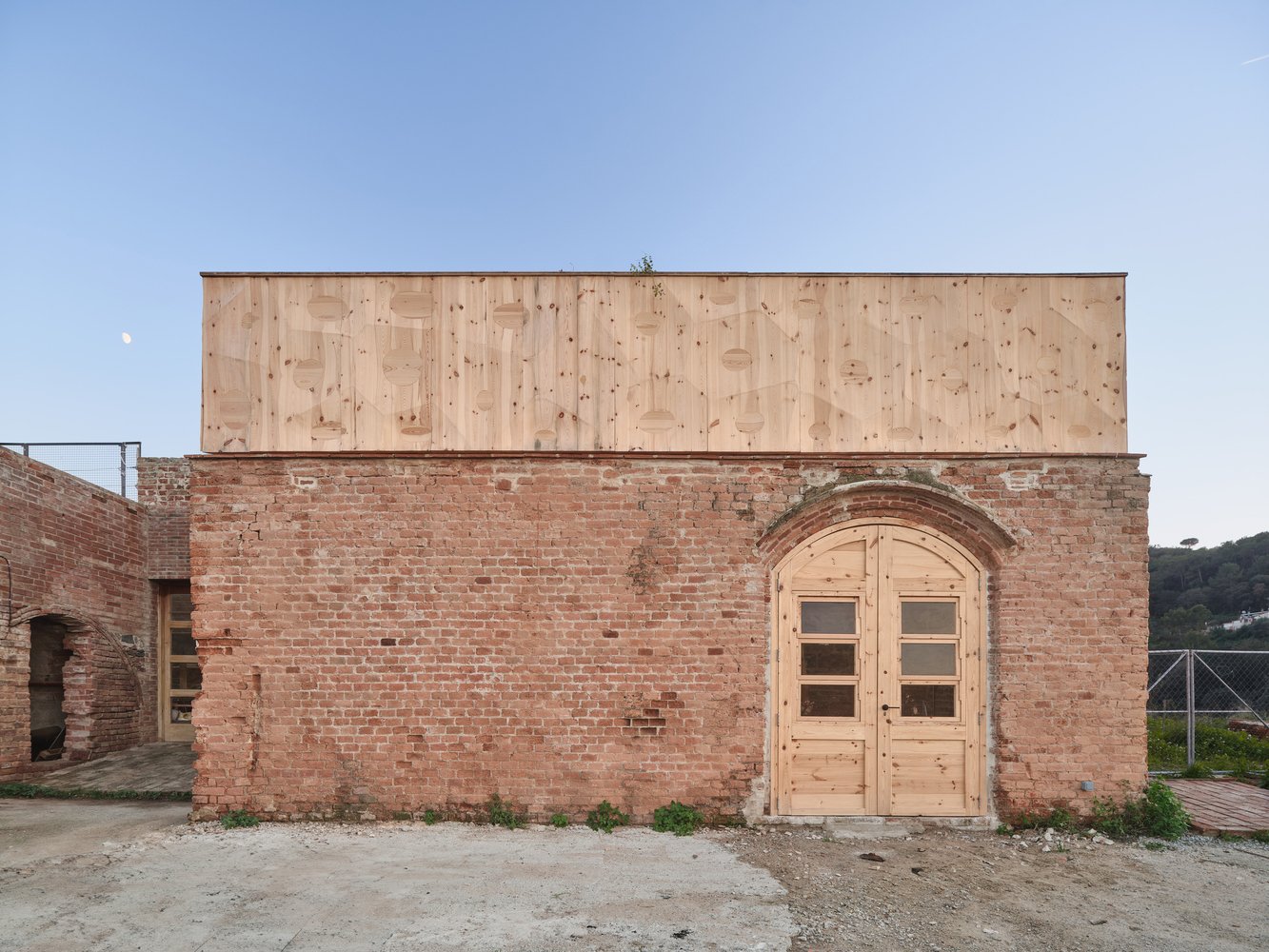

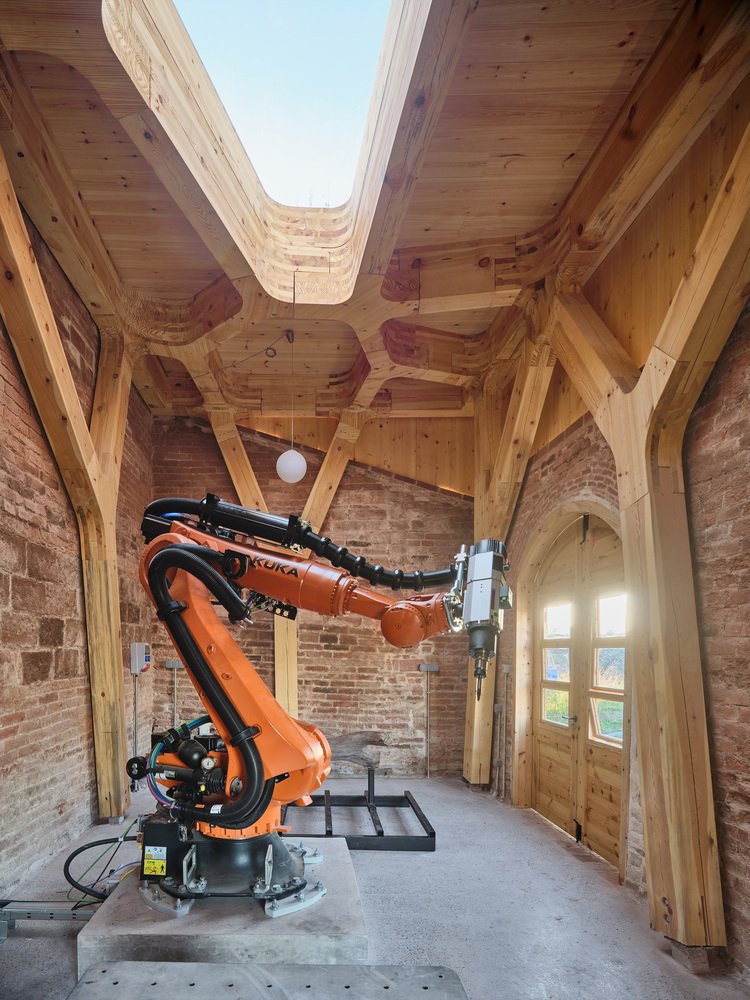

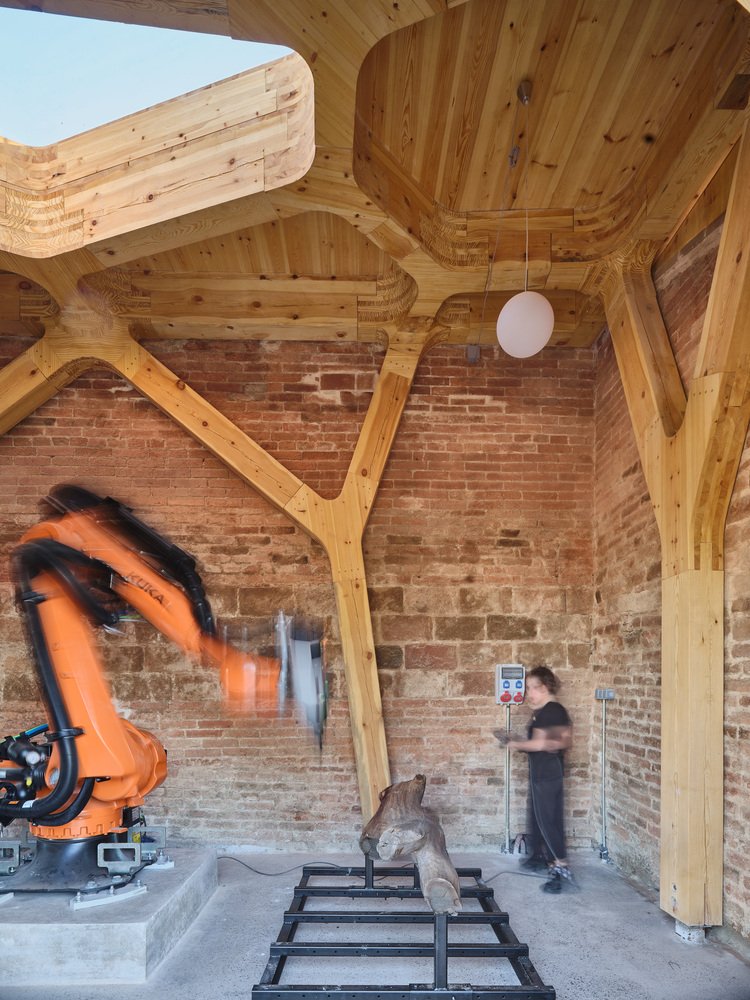

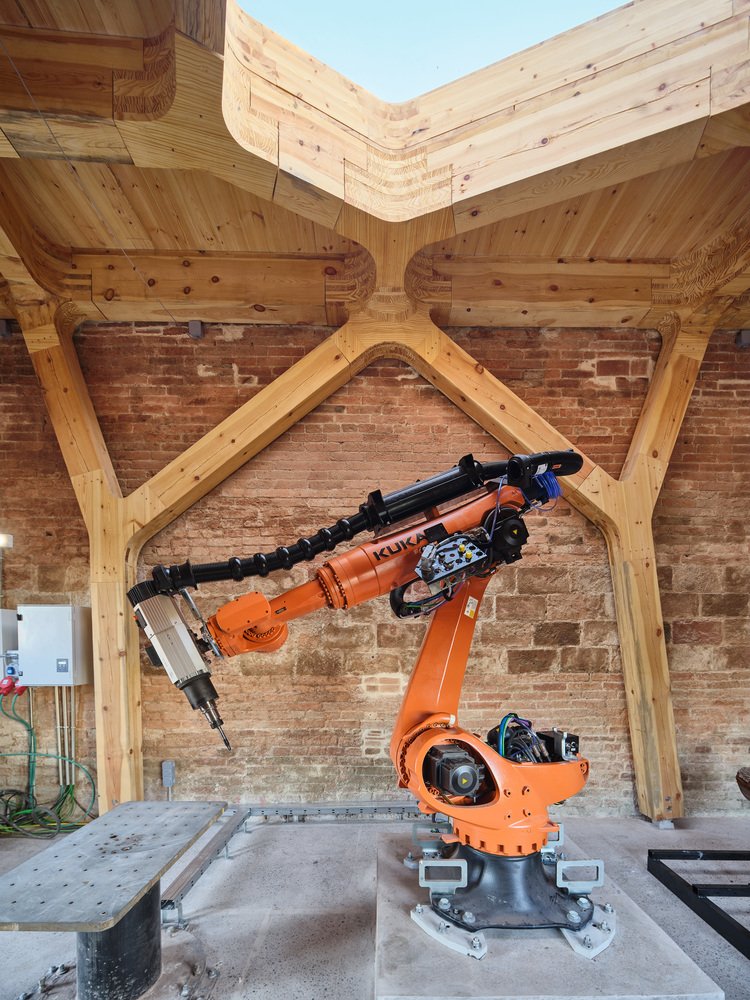

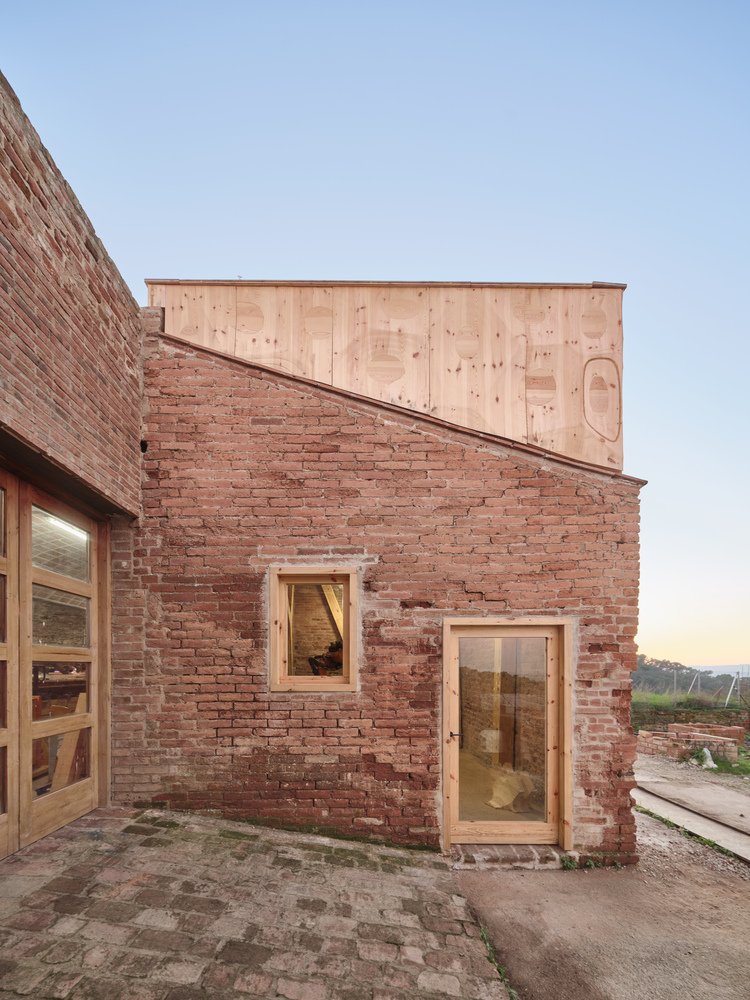

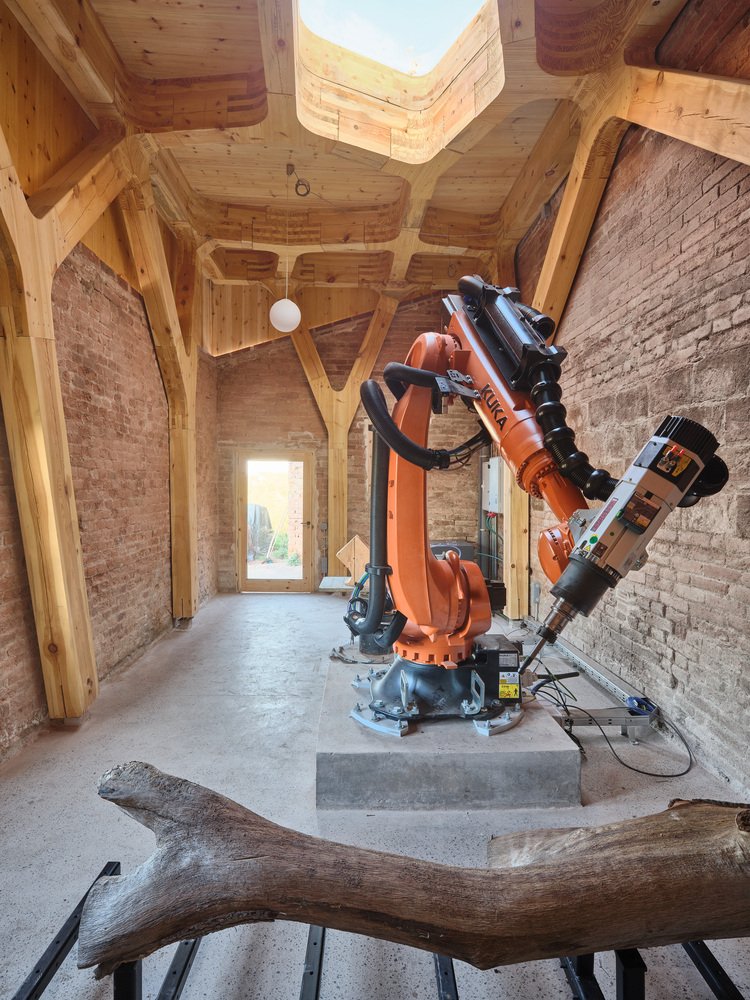

Para acomodar la nueva estructura y cumplir con los requisitos estructurales del robot, se construyó un pedestal de concreto para soportar el robot industrial KUKA. La fachada está compuesta por paneles CLT que han sido fresados para exhibir un patrón paramétrico. Este enfoque permite que el edificio se integre con el entorno natural e histórico circundante, mientras hace referencia a la estructura contemporánea en su interior. La superficie interna de los paneles conserva la textura natural de la madera.

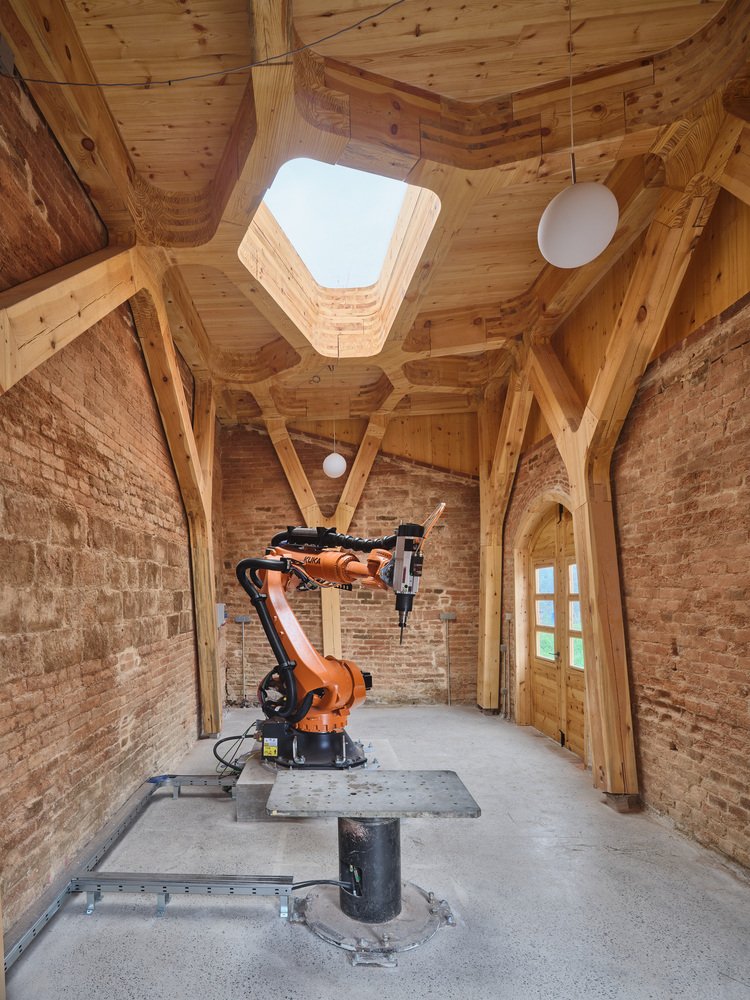

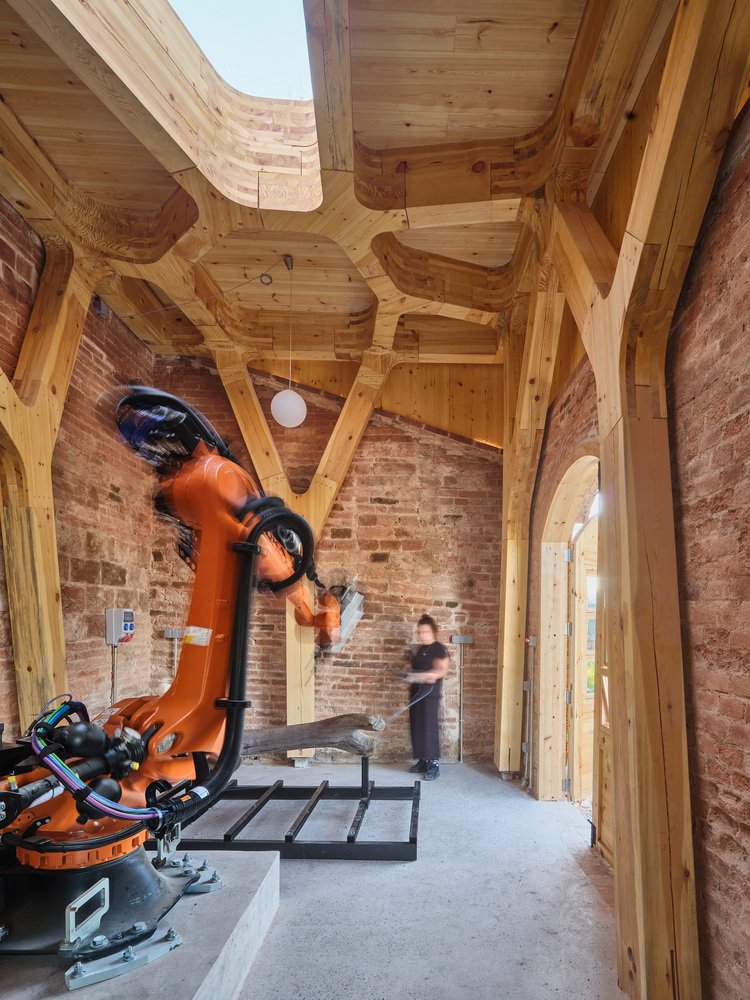

Uno de los objetivos principales del diseño fue maximizar la luz natural en el espacio, con un énfasis particular en el tragaluz ubicado sobre el robot.

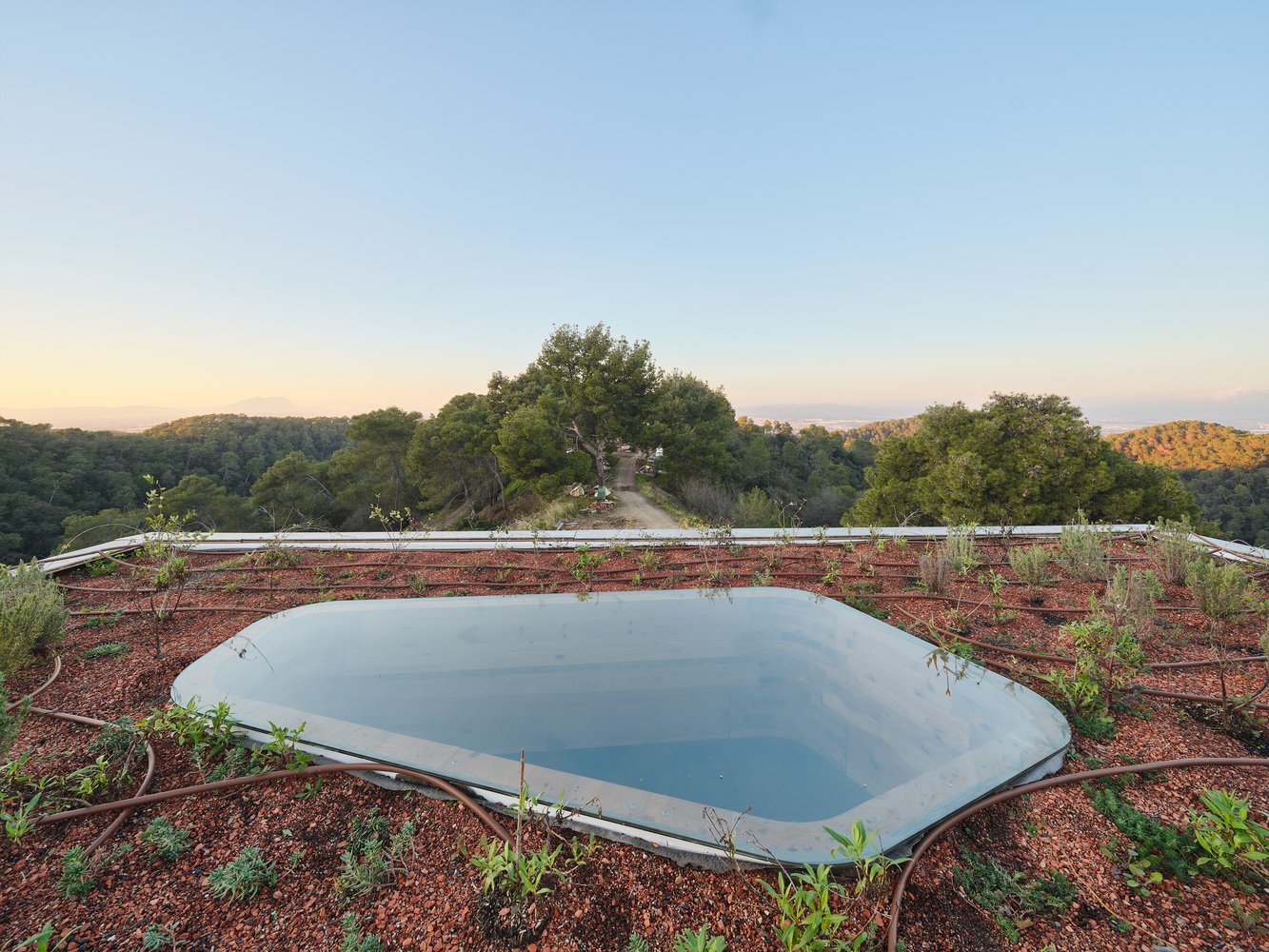

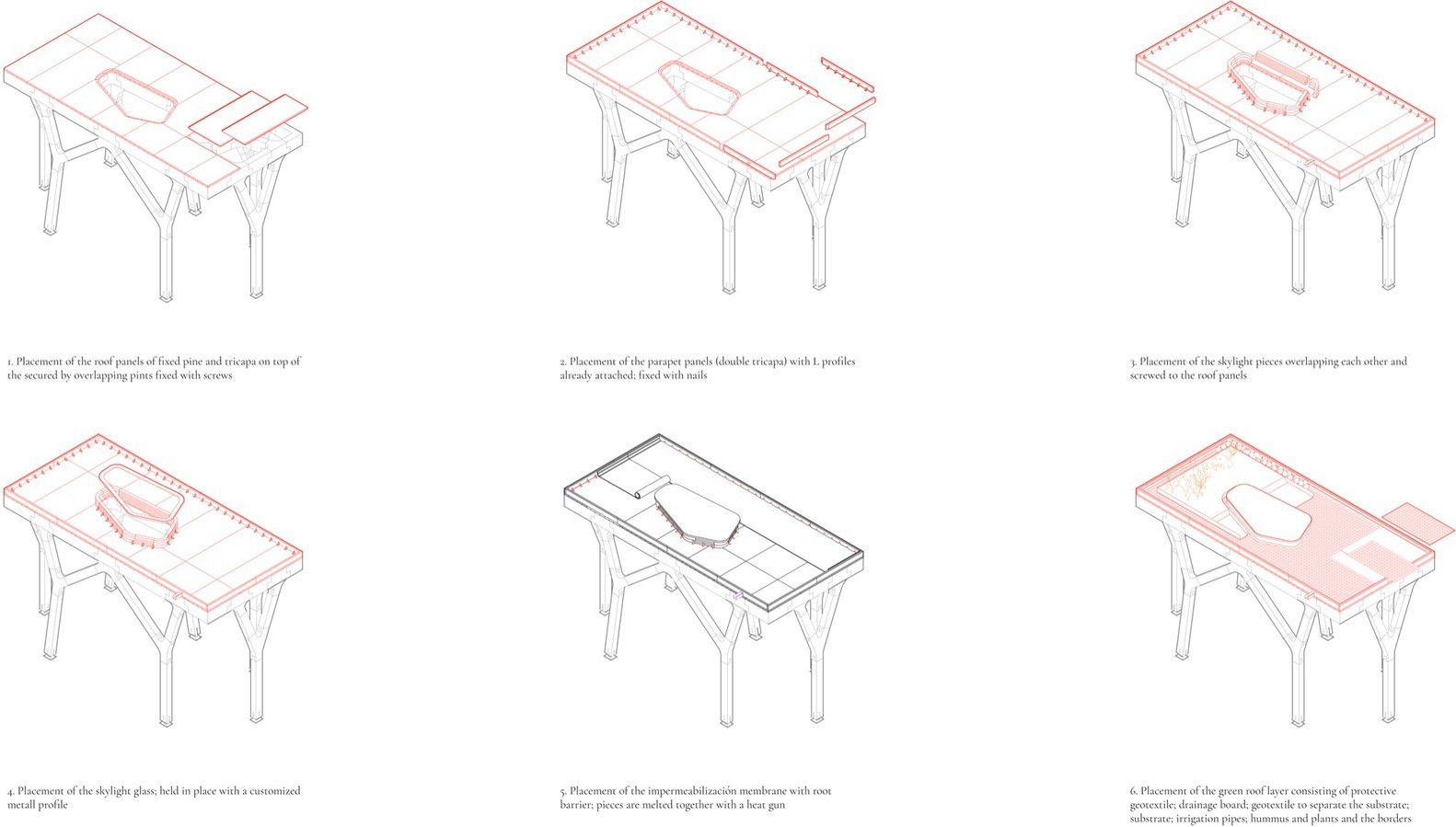

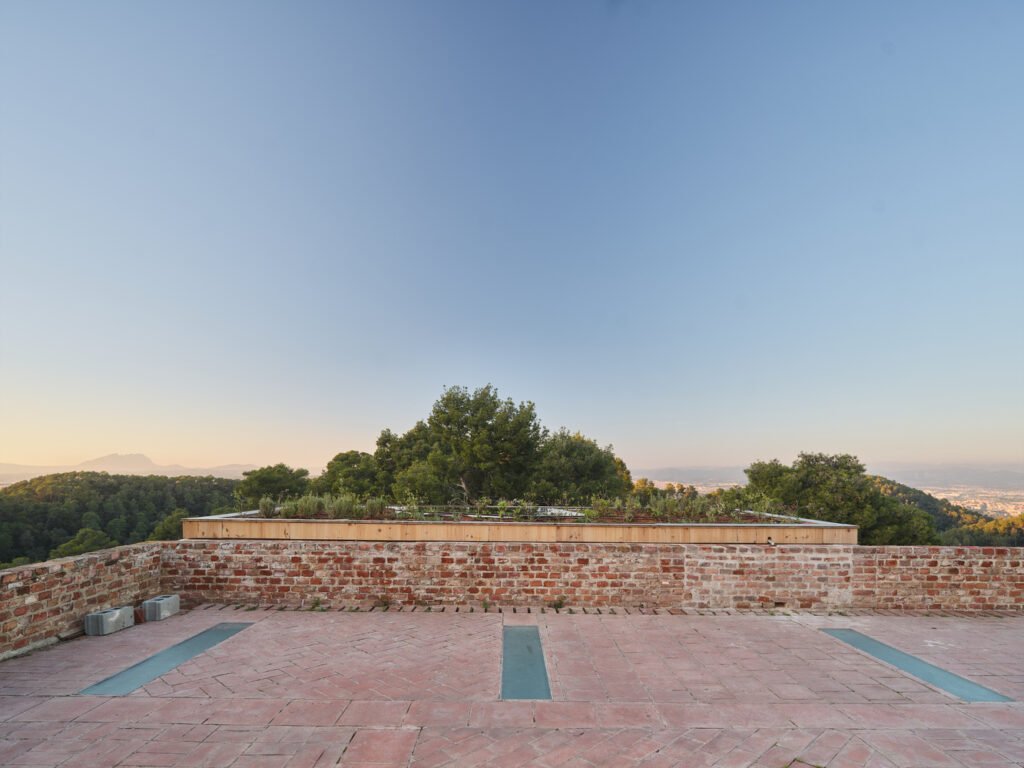

El techo verde mediterráneo comienza con una membrana impermeabilizante resistente a las raíces que se aplica a los paneles de madera del techo utilizando una pistola de calor. A continuación, se coloca una capa de tela geotextil, una placa de drenaje y humus para fomentar el crecimiento de especies de plantas mediterráneas nativas. Como paso final, se instaló tubería de riego para asegurar una hidratación adecuada. Las plantas seleccionadas para el techo verde incluyen madreselva común, clemátide dulce, sedum rastrero y lavanda francesa, todas elegidas por su adaptabilidad y cualidades visuales. El equipo de Valldaura Labs utiliza actualmente CORA para sus esfuerzos de prototipado, desarrollando nuevas soluciones para el diseño sostenible y la fabricación avanzada.
